Automatická tlaková stanice řada PONORNÁ ČERPADLA SP

Použití:

Čerpadla jsou určená k čerpání pitné, minerální, termální a užitkové vody bez obsahu pevných a vláknitých příměsí. Čerpané kapaliny nesmí být chemicky agresivní vůči použitým materiálům. Čerpadla jsou vhodná pro dopravu vody z hlubinných vrtů a studen. Zásobování vodou, zavlažovací zařízení, doprava vody z vrtu pro tepelná čerpadla.

Technická data:
Dopravní výška	až 620 m
Čerpané množství	až 76 l/s
Max. teplota kapaliny	40°C
Max. počet sepnutí	15 za hodinu
Max. počet písku	50 g/m3
Min. průměr vrtu	150 mm
Použité materiály:
plášť čerpadla korozivzdorná	korozivzdorná ocel AISI 304
oběžné kolo korozivzdorná	korozivzdorná ocel AISI 304
rozváděcí kolo korozivzdorná	korozivzdorná ocel AISI 304
hřídel	korozivzdorná ocel AISI 304
plášť motoru	korozivzdorná ocel AISI 316
otáčky motoru	2 870 ot/min
napětí	1 x 230 V, 3 x 400 V

Motory čerpadel:
K ponorným čerpadlům jsou dodávány motory, které mají rotor zapouzdřený v izolační membráně, lze snadno převíjet. Vinutí statoru jsou tvořena speciálními vodiči odolnými proti vodě, které jsou zhotoveny z čisté elektrolytické mědi, izolované speciálním nehydroskopickým termoplastickým materiálem. Vynikající dielektrické vlastnosti tohoto materiálu umožňují přímý kontakt s kapalinou a tím dosažení účinného chlazení vinutí motoru.

Konstrukce:

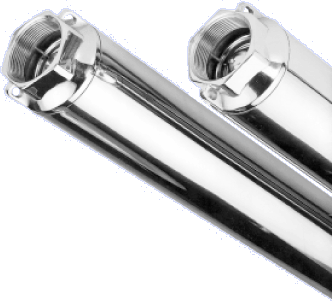

Ponorná čerpadla řady SP jsou odstředivá celonerezová článková čerpadla pro vertikální i horizontální montáž.

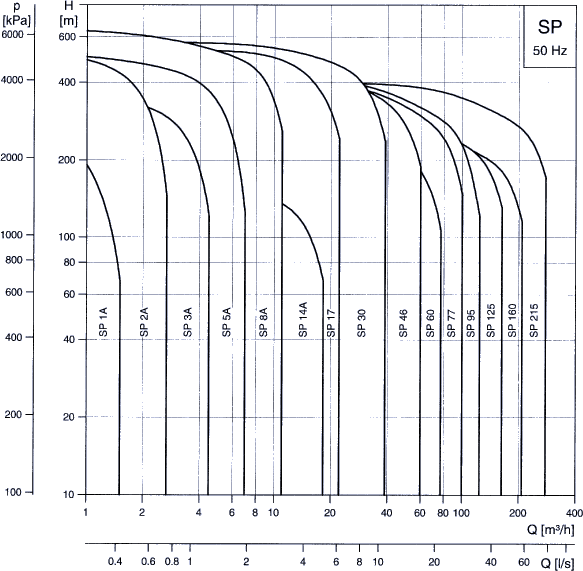

Charakteristické křivky ponorných čerpadel SP

Maximální přípustné délky kabelů při daném průměru. Platí pro kabely do vody teplotního rozsahu –5 °C až + 40 °C

Motor	3 ~ 400 V / 50 Hz
	kabel 5 m ... mm2
	1,5	2,5	4	6	10	16	25
	maximální délka kabelu
0,33 kW	160	266	423	630	-	-	-
0,55 kW	103	171	273	406	668	-	-
0,75 kW	89	148	237	353	583	919	-
1,1 kW	59	98	157	234	386	609	933
1,5 kW	48	79	127	189	312	493	756
2,2 kW	36	61	97	144	239	377	577
3 kW	24	41	65	97	160	253	387
4 kW	19	32	52	77	127	201	308
5,5 kW	15	25	40	60	98	155	237
7,5 kW	11	19	30	45	74	117	180
9,2 kW	-	15	24	36	60	94	144
11k W	-	13	21	32	52	83	127

Motor	3 ~ 400 V / 50 Hz
	kabel 5 m ... mm2
	1,5	2,5	4	6	10
	maximální délka kabelu
0,37 kW	111	185	295	440	723
0,55 kW	80	133	211	315	518
0,75 kW	58	96	153	229	377
1,1 kW	48	79	127	190	316
1,5 kW	34	57	92	137	228
2,2 kW	-	43	68	102	169
