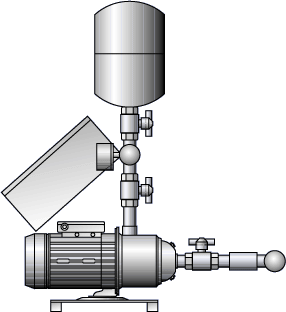

Automatická tlaková stanice řada AQUA

Oblast použití:

zásobování vodou pro obytné, podnikatelské a administrativní budovy
zvyšování tlaku pitné a užitkové vody, zavlažovací systémy
mycí linky, dodávka vody pro průmyslové a technologické účely

Technická data:
Dopravní výška	max. 75 m
Čerpané množství	max. 10 l/s
Max. výstupní tlak	7,5 bar
Max. teplota media	50°C
Max. počet sepnutí	do 4 kW max.100 sepnutí / hod.
	nad 4 kW max 20 sepnutí / hod.
Parametry čerpadel:
Otáčky	2 900 ot/min.
Napětí	3 x 380-415 V
Kmitočet	50 Hz
Krytí	IP 44
Max. teplota okolí	+5°C až +40°C
Třída izolace	F
Rozvaděč:
Napájecí proud	3/N/PE 230/400V/50 Hz
Krytí	IP 65
Max. teplota okolí	+5°C až +40°C

Čerpané medium:
Pitná nebo užitková voda bez obsahu agresivních látek vůči konstrukčním materiálům čerpadel.

Konstrukce:
Dvojice článkových horizontálních čerpadel na společném základovém rámu. Čerpadla jsou napojena přes uzavírací a zpětné ventily na společném sacím a výtlačném potrubí. Manometr o rozsahu 0 až 10 barů a tlaková nádoba o objemu 24 l ve výtlačném potrubí. Elektronické střídání čerpadel, zabezpečuje rovnoměrné opotřebení obou čerpadel v průběhu životnosti. Elektronický snímač proti chodu nasucho.Sací i výtlačné potrubí je ukončeno na obou stranách vnějšími závity pro napojení na sání a výtlak. Speciální konstrukce čerpadel zajišťuje extrémně nízkou hlučnost za provozu. Z tohoto důvodu jsou tyto čerpací stanice vhodné i k instalaci v blízkosti obytných prostor.

Materiálové provedení:
rám stanice	ocel 11 343, žárově zinkováno
plášť čerpadla	ocel CrNi
oběžné kolo	noryl
rozváděcí kolo	noryl
hřídel	ocel CrNi
mechanická ucpávka	keramika
uzavírací armatury	mosaz, červený bronz
plášť tlakové nádobě	ocel

Funkce:
Každé čerpadlo je ovládáno samostatným tlakovým spínačem. Jedno čerpadlo je zapojeno jako základní, druhé jako špičkové. Zapínací tlak špičkového čerpadla je nastaven o 20 kPa níže než u základního čerpadla. To způsobuje, že špičkové čerpadlo spíná pouze při poklesu provozního tlaku pod hodnotu zapínacího tlaku základního čerpadla, který signalizuje, že parametry základního čerpadla nestačí požadovanému odběru vody nebo došlo k poruše základního čerpadla. Tlaková nádoba je osazena elektronickým střídáním čerpadel při každém cyklu. Stanice obsahuje zařízení pro hlídání výšky hladiny vody ve zdroji, které zabraňuje běhu čerpadel nasucho. Snímání hladiny zabezpečují 2 sondy. Jedna definuje minimální výšku hladiny, při jejímž dosažení dojde k vypnutí čerpadel. Čerpadla budou opět spuštěna při dosažení úrovně hladiny vody u druhé sondy.Jako příslušenství se dodává i sonda pro instalaci do potrubí, pokud je stanice zapojena jako zvyšovací stanice.

Označení pro objednávky:
AQUA 200 / 65
(AQUA = konstrukční řada, 200/65 = typ čerpadla)

typ	Q (l/s)	H (m)	objem nádoby	motor
AQUA 120/36	0,7-2,6	32-14	24 l	2 x 0,80 kW
AQUA 120/48	0,7-2,6	42-17	24 l	2 x 1,10 kW
AQUA 120/60	0,7-2,6	55-25	24 l	2 x 1,25 kW
AQUA 200/40	1,3-5,3	55-25	24 l	2 x 1,50 kW
AQUA 200/52	1,3-5,3	48-22	24 l	2 x 1,80 kW
AQUA 200/65	1,3-5,3	60-27	24 l	2 x 2,00 kW
AQUA 200/80	1,3-5,3	76-32	24 l	2 x 2,60 kW

Rozměry
typ/rozměr (mm)	A	B	H	H1	H2	DN1	DN
AQUA 120/36	540	55	900	150	390	6/4“	2
AQUA 120/48	540	580	900	150	390	6/4“	6/4“
AQUA 120/60	540	600	900	150	390	6/4“	6/4“
AQUA 200/40	750	670	975	265	455	2“	6/4“
AQUA 200/52	750	700	975	265	455	2“	2“
AQUA 200/65	750	730	975	265	455	2“	2“
AQUA 200/80	750	760	975	265	455	2“	2“

Charakteristické křivky stanice AQUA 120 / xx

Charakteristické křivky stanice AQUA 200 / xx

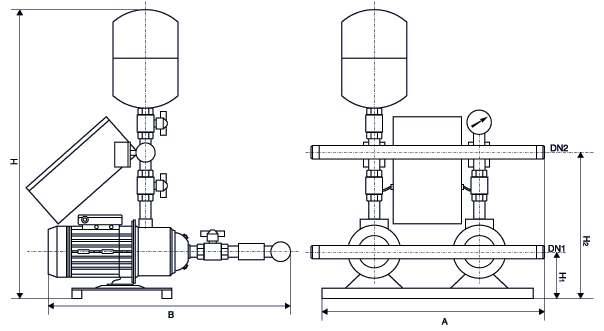

Tlaková stanice AQUA - rozměry
