Automatická tlaková stanice řada AQUA KOMPAKT
Oblast použití:
- zásobování vodou pro obytné, podnikatelské a administrativní budovy
- zvyšování tlaku pitné a užitkové vody
- zavlažovací systémy
- zdroje požární vody
- mycí linky
- dodávka vody pro průmyslové a technologické účely
| Technická data: |
|
| Dopravní výška | max. 85 m |
| Čerpané množství | max. 6,5 l/s |
| Max. výstupní tlak | 10 bar |
| Max. teplota media | 110°C |
| Max. počet sepnutí | do 4 kW max.100 sepnutí / hod. |
|
| nad 4 kW max 20 sepnutí / hod. |
| Pohon čerpadel: |
|
| Otáčky | 2 900 ot/min. |
| Napětí | 3 x 380-415 V |
| Kmitočet | 50 Hz |
| Krytí | IP 55 |
| Teplota okolí | +5°C až +40°C |
| Třída izolace | F |
| Rozvaděč: |
|
| Napájecí proud | 3/N/PE 230/400V/50 Hz |
| Krytí IP | 65 |
| Max. teplota okolí | 40°C |
Čerpané medium:< /br> Pitná nebo užitková voda bez obsahu abrazivních či agresivních látek vůči konstrukčním materiálům čerpadel. Změkčená voda, kotlová voda. Ostatní média po konzultaci s dodavatelem.

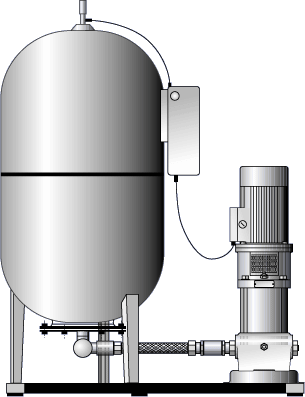

Konstrukce:< /br> Dvojice vertikálních odstředivých článkových čerpadel v provedení in-line na společném základovém rámu s tlakovou nádobou. Čerpadla jsou propojena s tlakovou nádobou pancéřovými hadicemi přes zpětný ventil. Pro možnost demontáže čerpadel za provozu jsou mezi tvarovku a pancéřovou hadici vloženy uzavírací ventily. Manometr o rozsahu 0 až 10 barů umístěn na horním vývodu tlakové nádoby. Výtlačné potrubí G 3“ na obou stranách tvarovky pod tlakovou nádobou. Elektronické střídání čerpadel, zabezpečuje rovnoměrné opotřebení obou čerpadel v průběhu životnosti. Elektronický snímač proti chodu nasucho.< /br>
| Materiálové provedení: |
|
| rám stanice | ocel 11 343, žárově zinkováno |
| hlava a patní kus čerpadla | litina GG20 |
| plášť čerpadla | ocel CrNi |
| oběžné kolo | ocel CrNi |
| rozváděcí kolo | ocel CrNi |
| hřídel | ocel CrNi |
| výstupní tvarovka | ocel žárově zinkována |
| mechanická ucpávka | EUUE |
| uzavírací armatury | mosaz lisovaná za tepla MS 58 |
| tlaková nádoba | ocel |
| vak ve tlakové nádobě | potravinářská butylová pryž |
Funkce:< /br> Každé čerpadlo je ovládáno samostatným tlakovým spínačem. Jedno čerpadlo je zapojeno jako základní, druhé jako špičkové. Zapínací tlak špičkového čerpadla je nastaven o 20 kPa níže než u základního čerpadla. To způsobuje, že špičkové čerpadlo spíná pouze při poklesu provozního tlaku pod hodnotu zapínacího tlaku základního čerpadla, který signalizuje, že parametry základního čerpadla nestačí požadovanému odběru vody nebo došlo k poruše základního čerpadla. Tlaková nádoba je osazena elektronickým střídáním čerpadel při každém cyklu. Stanice obsahuje zařízení pro hlídání hladiny vody v sání čerpadla, který zabraňuje běhu čerpadel na sucho.
Označení pro objednávky:< /br> AQUA KOMPAKT 500 / 2x 8-60< /br> (AQUA KOMPAKT = konstrukční řada, 500 = objem tlakové nádoby, 2x = počet čerpadel, 8-60 = typ čerpadla)
| typ | Q (l/s) | H (m) | objem nádoby | motor |
| AQUA KOMPAKT 300 / 3 – 12 | 0,6-2,6 | 75-30 | 300 | 2 x 1,1 kW |
| AQUA KOMPAKT 300 / 5 – 12 | 1,2-4,6 | 78-38 | 300 | 2 x 2,2 kW |
| AQUA KOMPAKT 300 / 2x 10-6 | 3,2-7,2 | 60-43 | 300 | 2 x 2,2 kW |
| AQUA KOMPAKT 300 / 2x 10-8 | 3,2-7,2 | 80-56 | 300 | 2 x 3 kW |
| AQUA KOMPAKT 500 / 3 – 12 | 0,6-2,6 | 75-30 | 500 | 2 x 1,1 kW |
| AQUA KOMPAKT 500 / 5 – 12 | 1,2-4,6 | 78-38 | 500 | 2 x 2,2 kW |
| AQUA KOMPAKT 500 / 2x 10-6 | 3,2-7,2 | 60-43 | 500 | 2 x 2,2 kW |
| AQUA KOMPAKT 500 / 2x 10-8 | 3,2-7,2 | 80-56 | 500 | 2 x 3 kW |
| AQUA KOMPAKT 750 / 3 – 12 | 0,6-2,6 | 75-30 | 750 | 2 x 1,1 kW |
| AQUA KOMPAKT 750 / 5 – 12 | 1,2-4,6 | 78-38 | 750 | 2 x 2,2 kW |
| AQUA KOMPAKT 750 / 2x 10-6 | 3,2-7,2 | 60-43 | 750 | 2 x 2,2 kW |
| AQUA KOMPAKT 750 / 2x 10-8 | 3,2-7,2 | 80-56 | 750 | 2 x 3 kW |
U vyšších výkonů na dotaz.

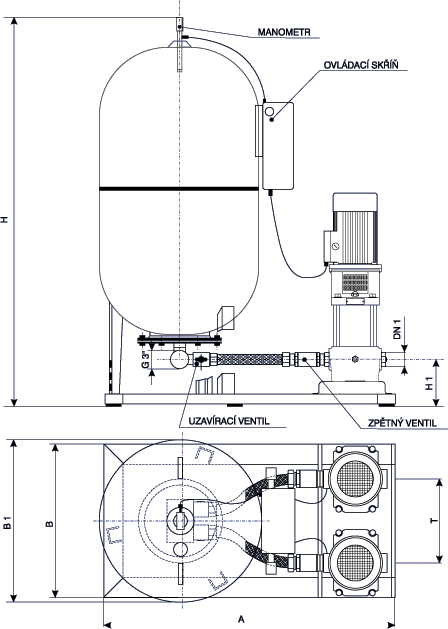

| AQUA KOMPAKT |
|
|
|
|
|
|
|
| objem tl. nádoby (l) | 100 | 200 | 300 | 500 | 750 | 1000 | 2000 |
| H (mm) | 1140 | 1410 | 1575 | 1725 | 2180 | 2125 | 2305 |
| B (mm) | 430 | 500 | 570 | 700 | 700 | 850 | 1200 |
| B1 (mm) | 450 | 550 | 630 | 780 | 780 | 930 | 1280 |
| A (mm) | 1140 | 1210 | 1270 | 1500 | 1500 | 1550 | 1900 |
| T (mm) | 310 | 310 | 310 | 310 | 310 | 310 | 310 |
| H1 (mm) | 225 | 225 | 225 | 225 | 225 | 225 | 225 |
| DN 1 (mm) | 5/4" | 5/4" | 5/4" | 6/4" | 6/4" | 6/4" | 6/4" |
Rozměry DN 1 jsou orientační upřesnění dle typu čerpadla.
